Правила експлуатации СО2 баллонів.

[Doc-tor]

СО2 баллоны всё чаще используются аквариумистами - в пресноводных аквариумах для подачи СО2 при выращивании аквариумных растений, в морских аквариумах для подачи СО2 в кальциевые реакторы. Не лишним будет ознакомится правилами и условиями эксплуатации СО2 баллонов.

ПРАВИЛА БУДОВИ ТА БЕЗПЕЧНОЇ ЕКСПЛУАТАЦІЇ ПОСУДИН, ЩО ПРАЦЮЮТЬ ПІД ТИСКОМ (зі змінами та доповненнями)
Державний нормативний акт про охорону праці. ЗАТВЕРДЖЕНО, наказ ДержнаглядохоронпрацІ 18.10.94 № 104. Обов'язкові для всіх міністерств, відомств, об'єднань, організацій, підприємств (незалежно від їх відомчої належності і форми власності), юридичних і фізичних осіб, Київ 1998, ДНАОП 0.00-1.07-94.

10. ДОДАТКОВІ ВИМОГИ ДО БАЛОНІВ

10.1. Загальні вимоги
10.1.2. Балони повинні мати вентилі, щільно вкручені в отвори горловини.
10.1.3. Балони для стиснених, зріджених і розчинених газів місткістю більше 100 л повинні бути забезпечені паспортом.
10.1.4. На балони місткістю понад 100 л повинні встановлюватися запобіжні клапани.
10.1.6. Бокові штуцери вентилів для балонів, які наповнюються киснем та іншими негорючими газами повинні мати праву різьбу.

10.1.9. На верхній сферичній частині кожного металевого балона повинні бути вибиті (чітко видні) такі дані:
1) товарний знак підприємства-виготовлювача:
2) номер балона;
3) фактична маса порожнього балона (кг): для балонів місткістю до 12 л включно з точністю до 0,1 кг; понад 12 до 55 л включно - з точністю до 0,2 кг; маса балонів місткістю понад 55 л указується відповідно до НД на їх виготовлення:
4) дата (місяць, рік) виготовлення і наступного опосвідчення;
5) робочий тиск (Р), МПа (кгс/см2);
6) пробний гідравлічний тиск (П), МПа (кгс/см2);
7) місткість балонів, л:
для балонів місткістю до 12 л включно-номінальна;
для балонів місткістю понад 12 до 55 л включно - фактична з точністю до 0,3 л;
для балонів місткістю понад 55 л - відповідно до НД на їх виготовлення;
8) клеймо ВТК підприємства-виготовлювача круглої форми діаметром 10 мм (за винятком стандартних балонів місткістю понад 55 л);
9) номер стандарту для балонів місткістю понад 55 л.
Висота знаків на балонах повинна бути не менше 6 мм, а на балонах місткістю 55 л - не менше 8 мм.
Маса балонів, вказується з урахуванням маси нанесеної фарби, кільця для ковпака і башмака, якщо такі передбачені в конструкції, але без маси вентиля і ковпака.
На балонах місткістю до 5 л або товщиною стінки менше 5 мм паспортні дані можуть бути вибиті на пластині, припаяній до балона, або нанесені емалевою чи олійною фарбою.
10.1.11. Написи на балони наносять по обводу на довжину не менше 1/3 обводу, а смуги - по всьому обводу, причому висота букв на балонах ємкістю понад 12 л має бути 60 мм, а ширина смуги - 25 мм. Розміри написів і смуг на балонах ємкістю до 12 л повинні визначатися в залежності від величини бокової поверхні балонів.
10.1.12. Зовнішня поверхня балонів повинна бути пофарбована: Назва газу - Вуглекислота, Колір балонів - Чорний, Текст напису - Вуглекислота, Колір напису - Жовтий.
Фарбування балонів і написи на них можуть виконуватися масляними, емалевими або нітрокрасками.
Фарбування балонів і нанесення написів під час експлуатації здійснюється наповнювальними станціями або випробувальними пунктами.
Маркірування та фарбування неметалевих балонів повинні проводитися у відповідності до ТУ на балон.
Примечание: описание цвета баллонов для Украины, баллоны других производителей могут быть покрашены иначе, как к примеру СО2 баллоны Aqua Medic на фото ниже.

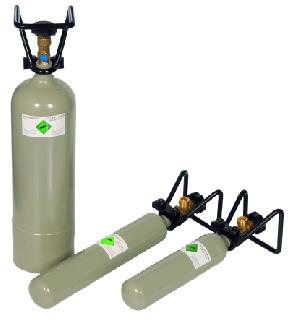

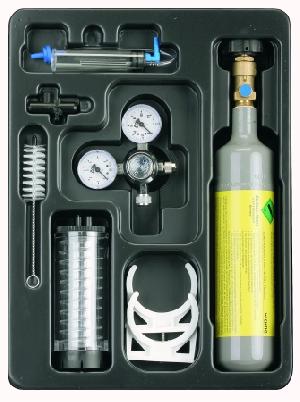

http://www.aquafanat.com.ua/uploads/...8W0nnONBB5.jpg

10.2. Опосвідчення балонів
10.2.7. Опосвідчення балонів включає:
1) огляд внутрішньої і зовнішньої поверхонь балонів;
2) перевірку маси і місткості;
3) гідравлічне випробування.
10.2.8. При задовільних результатах підприємство, на якому проведено опосвідчення, вибиває на балоні своє клеймо круглої форми діаметром 12 мм, дату проведеного і наступного опосвідчення (в одному ряду з клеймом).
10.2.14. Огляд балонів здійснюється з метою виявлення на їх стінках корозії, тріщин, вм'ятин, планів та інших пошкоджень (для визначення придатності балонів до подаль¬шої експлуатації). Перед оглядом балони мають бути ретельно очищені і промиті водою, а в необхідних випадках промиті відповідним розчинником або дегазовані.
10.2.15. Балони, в яких під час огляду зовнішньої і внутрішньої поверхні виявлені тріщини, плени, вм'ятини, види-ми, раковини і риски глибиною понад 10 % від номінальної товщини стінки, надриви і вищерблення, знос різьби горловини, а також на яких відсутні деякі паспортні дані, повинні бути вибраковані.
10.2.17. Забороняється експлуатація балонів, на яких вибиті не всі дані, передбачені ст. 10.1.9.
10.2.19. Балони, переведені на понижений тиск, можуть використовуватись для заповнення газами, робочий тиск яких не перевищує допустимого для даних балонів, при цьому на них мають бути вибиті: маса; робочий тиск (Рроб), МПа (кгс/см2); пробний тиск (Рпроб), МПа (кгс/см2); дата проведеного та наступного опосвідчення і клеймо пункту випробування.
Свідчення на балоні, які нанесені раніше, за винятком номера балона, товарного знаку підприємства-виготовлювача і дати виготовлення, повинні бути забиті.

10.3. Експлуатація балонів
10.3.3. При експлуатації балонів забороняється повністю виробляти газ, який в них знаходиться. Залишковий тиск газу в балоні повинен бути не менше 0,05 МПа (0,5 кгс/см2).
10.3.4. Випускання газів із балонів в ємкості з меншим робочим тиском має здійснюватись через редуктор, призначений для даного газу і пофарбований у відповідний колір.
Камера низького тиску редуктора повинна мати манометр і пружинний запобіжний клапан, відрегульований на відповідний дозволений тиск в ємкості, в яку перепускається газ.
10.3.5. При неможливості через несправність вентилів випустити на місце вживання газ із балонів, останні треба повернути на наповнювальну станцію.
10.3.6. Наповнення балонів зрідженими газами має відповідати нормам - маса газу на 1 л місткості балона не більше 0.720 кг, місткість балона, що припадає на 1 кг газу не більше 1.34 л.
10.3.9. Забороняється наповнювати газом балони, в яких:
1) вийшов строк назначеного опосвідчення;
3) пошкоджений корпус балона;
4) несправні вентилі;
5) відсутні належні пофарбування або надписи;
6) відсутній надлишковий тиск газу;
7) відсутні встановлені клейма.
Наповнення балонів, в яких відсутній надлишковий тиск газів, здійснюється після попередньої їх перевірки відповідно до інструкції підприємства-наповнювача (наповнювальної станції).
10.3.10. Перенасадка башмаків і кілець для ковпаків, заміна вентилей мають здійснюватися на пунктах опосвідчення балонів.
10.3.11. Здійснювати насадку башмаків на балони дозволяється тільки після випускання газу, викручування вентилів і відповідної дегазації балонів. Очистка і пофарбування наповнених газом балонів, а також закріплення кілець на їх горловині забороняється.
10.3.12. Балони з газами можуть зберігатись як у спеціальних приміщеннях, так і на відкритому повітрі, в останньому випадку вони повинні бути захищені від атмосферних опадів і сонячних променів.
10.3.13. Балони з газом, які встановлюються в приміщеннях, повинні знаходитись на відстані не менше 1 м від радіаторів опалення та інших опалювальних приладів і печей і не менше ніж на 5 м від джерел тепла з відкритим вогнем.

[Doc-tor]

Люди, осторожней с баллонами!!!

Хочу напомнить неприятную, но благополучно закончившуюся историю, о которой я уже как-то писал ( http://www.aqa.ru/forum/viewthread.php?tid=10168 )
Все кто имел дело с баллонами CO2 знают, что газ в баллоне сжиженный и находится под давлением насыщенных паров, которое в зависимости от температуры в квартире может варьироваться от 50 до 70 атмосфер. Давление держится таким все время, пока в баллоне есть жидкость.
Так вот, один раз я заправил баллон на станции, и затем около месяца не подключал его, поскольку не доходили руки. Все это время он спокойно валялся под моей кроватью. Когда наконец я решил его использовать и подключил к редуктору, то с ужасом обнаружил, что давление зашкаливает за 200 атмосфер! Ситуацию мне тогда разъяснил Евгений Загнитько.
Оказывается, на станции горе-заправщики залили сжиженый газ под краник, целиком, причем температура в помещении была уличной. По- нормальному же положено заправлять баллон не полностью, так чтобы над жидкостью оставалась газовая подушка. Дома баллон прогрелся и жидкость расширилась. По все видимости, меня выручило то, что баллон был не специальный для CO2, а перекрашенный кислородный, расчитанный на 300 атмосфер. Если бы не это, то вполне возможно, я бы не писал сейчас эти строки.

Сначала я не совсем согласился с Евгением, поскольку довольно длительное стравливание газа не приводило к падению давления до требуемых 70 атмосфер. Выпустив значительное количество газа, я получил около 100 атмосфер, и решил, что мне заправили нечистый газ, а с воздухом, и что жидкости там нет вообще, а давление так и будет постепенно падать до нуля. Однако я все же решил подключить баллон к системе, поскольку большой процент CO2 в баллоне очевидно присутствовал. И в течение недели, давление действительно падало, но остановилось на требуемом значении 70 атмосфер и держится таким уже несколько месяцев. Т.е. теперь все так, как и должно быть для правильно заправленного баллона. Евгений действительно оказался прав: баллон содержал пережатую жидкость. Длительное время понижения давления вначале, по всей видимости, было обусловлено повышенной, по сравнению, скажем, с водой сжимаемостью жидкого CO2.

Резюме: когда заправляете баллон, обязательно:
1) Убедитесь, что его не залили до самого верха.
2) Измерьте давление на станции.
3) Когда приносите баллон с холода, обязательно сразу подключите редуктор и следите за изменением давлением. Если становится больше 70-80 атмосфер, то несите назад на улицу и стравливайте часть газа.
4)Хорошо бы эту информацию поместить в какой-нибудь FAQ, потому что она весьма важна, но не совсем очевидна.

[kvn79]

Шановні - доповню: ВАЖЛИВО НА СТАНЦІЇ ЗВАЖУВАТИ балон ДО і ПІСЛЯ заправки.
Саме такий точний метод визначення кількості СО2 в балоні, а не за тиском, якиі міняється в залежності від температури.

[Doc-tor]

Назначение углекислотных огнетушителей.

Огнетушители СО2 (углекислотные) предназначены для тушения загораний различных веществ, горение которых не может происходить без доступа воздуха, загораний на электрифицированном железнодорожном и городском транспорте, электроустановок, находящихся под напряжением до 1000 В, загораний в музеях, картинных галереях и архивах.
Не предназначены для тушения загорания веществ, горение которых может происходить без доступа воздуха (алюминий, магний и их сплавы, натрий, калий).
В зависимости от объема баллона огнетушители делятся на переносные и передвижные. Емкость баллона переносных огнетушителей составляет 2, 3, 5, 6, 8 литров. У предвижных - 10, 20, 40, 80 литров.
Принцип действия углекислотного огнетушителя.

Работа углекислотного огнетушителя основана на вытеснении заряда двуокиси углерода под действием собственного избыточного давления, которое задается при наполнении огнетушителя. Двуокись углерода находится в баллоне под давлением 5,7 МПа (58 кгс/см.кв.) при температуре окружающего воздуха 20°С. Максимальное рабочее давление в баллоне при температуре +50°С, не должно превышать 15 МПа (150 кгс/см.кв).
При открывании запорно–пускового устройства (нажатии на рычаг 2), заряд углекислоты по сифонной трубке 3 поступает к раструбу 4. При этом происходит переход двуокиси углерода из сжиженного состояния в твердое (снегообразное), сопровождающийся резким понижением температуры до минус 70°С.
Огнетушащее действие углекислоты основано на охлаждении зоны горения и разбавлении горючей парогазовоздушной среды инертным (негорючим) веществом до концентраций, при которых происходит прекращение реакции горения.
Для приведения огнетушителя в действие необходимо:

1. Выдернуть чеку 6 или сорвать пломбу.
2. Направить раструб 4 на очаг пожара.
3. В запорно-пусковом устройстве нажимного типа нажать на рычаг 2, в устройстве вентильного типа повернуть маховичок против часовой стрелки до отказа, а в устройстве рычажного типа (применяется в передвижных огнетушителях) — повернуть рычаг до отказа на 180°.

Рисунок 2. Устройство и принцип действия запорно-пускового устройства (ЗПУ) рычажного типа

1 — рычаг;
2 — пружина;
3 — прокладка;
4 — седло клапана;
5 — гайка;
6 — хвостовик;
7 — манжета;
8 — шток клапана;
9 — ось рычага;
10 — пломба.


Головка запорно-пускового устройства вворачивается хвостовиком 6 в горловину баллона. При поднятом рычаге 1 запорный клапан прижимается пружиной 2 к седлу 4. Приведение в действие запорно-пускового устройства производится поворотом рычага 1 до отказа, как показано на рисунке пунктирной линией. При этом за счет смещения центра оси рычаг выступом эксцентричной поверхности надавливает на шток клапана 8 и открывает клапан для выпуска заряда огнетушащего вещества из баллона. Для прекращения истечения газа рычаг 1 следует повернуть в исходное положение. От случайного включения рычаг удерживается пломбой 10.
Эксплуатация огнетушителей и меры безопасности

• Эксплуатация огнетушителей без чеки и пломбы завода-изготовителя или организации, производившей перезарядку, не допускается.
• Огнетушители должны размещаться в легкодоступных и заметных местах, где исключено попадание на них прямых солнечных тучей и непосредственное воздействие отопительных и нагревательных приборов.
• Температура эксплуатации и хранения от минус 40 до плюс 50°С.
• При тушении электроустановок, находящихся под напряжением, не допускается подводить раструб ближе 1 м до электроустановки и пламени.
• После применения огнетушителя в закрытом помещении, помещение необходимо проветрить.
• Необходимо соблюдать осторожность при выпуске заряда из раструба, т. к. температура на его поверхности понижается до минус 60-70°С.
• Перезарядка и ремонт огнетушителей должны производиться в специализированных организациях на зарядных станциях.
• Баллон огнетушителя должен пройти переосвидетельствование через 5 лет после изготовления огнетушителя.
• Контроль массы заряда огнетушителя необходимо проводить не реже одного раза в два года. Величина массы баллона с запорно-пуско-вой головкой выбита на корпусе запорного устройства. Суммарная масса огнетушителя определяется прибавлением к ней массы СО2, указанной на этикетке или в паспорте.

Передвижные углекислотные огнетушители


Огнетушители ОУ–10 (рис. 3а) имеют массу углекислот-ного заряда (7±0,1) кг. Рабочее давление внутри баллона составляет 14,7 МПа. Проверочное давление баллона при аттестации сосуда составляет 22,1 МПа. Температурный диапазон эксплуатации от -40 до +50°С. Тушение производится в вертикальном положении огнетушителя. После освобождения рычага головки запорно-пуско-вого устройства от пломбы (чеки), раструб направляется на очаг пожара и нажимается рычаг запуска на головке баллона.
Огнетушители ОУ–20 (ТУ 4854-158-21352393-95) представляют собой спаренную установку ОУ-10, имеют два баллона с маcсой углекислотного заряда (14-0,2) кг. Приведение в действие огнетушителя осуществляется поворотом рычагов запорно-пускового устройства на обоих баллонах, как показано на рис. 1.3, и нажатием рычага у раструба.
Огнетушители ОУ–40 (рис. 3б) представляют собой баллон, укрепленный на тележке с двумя колесами у горловины и одного колеса у башмака баллона. В горловину баллона ввернуто запорно-пусковое устройство рычажного типа, к которому прикреплен шланг с раструбом на другом конце.
Огнетушители ОУ–80 (рис. 3в) состоят из двух баллонов с углекислотой, расположенных на тележке с двумя пневматическими колесами. Тележка имеет опорную стойку для установки огнетушителя в горизонтальное положение. На баллонах установлены запорно-пус-ковые устройства рычажного типа, соединенные коллектором с двумя шлангами, на концах которых закреплены раструбы с рычагами.Огнетушитель обслуживают два человека, один из которых снимает с кронштейна шланг и направляет раструб на горящий объект, а второй открывает запорно-пусковые устройства баллонов.

Собурь С.В. «Огнетушители». Справочник.

[Ye_Lviv]

Багато написано, але хочу звернути увагу на основне, зокрема на те що правильно заправлений балон не може знаходитися на сонці, або в автомобілі під сонцем і тощо. І максимальна допустима температура експлуатації може бути не більше +50°С, при цій температурі тиск в балоні зросте до 150 атмосфер, а це максимальний тиск при якому можна використовувати безпечно балон.
Якщо балон неправильно заправлений, то тиск в ньому при 20°С буде більший від 57 атмосфер, а це означає, що його потрібно стравити.

Але це зауваження стосується тільки до халатних заправок, на вогнеборці у Львові професійні працівники і роблять все згідна правил.

Двоокис вуглецю знаходиться в баллоні під тиском 5,7 МПа (58 кгс/см.кв.) при температурі оточуючого середовища 20°С. Максимальний рабочий тиск в баллоні при температурі +50°С, не повинен перевищувати 15 МПа (150 кгс/см.кв).

[Doc-tor]

Хорошая статья "Хранение СО2" написанная sazin-ым.
